Введение и объяснение панели серии ABB Touch Screen SP500 800

Тач - экраны ABB в основном включают в себя серию SP500 и серию Panel 800. Ниже представлено подробное описание:

Серия SP500

Разнообразие размеров: Представлены в трех размерах экрана: 7 дюймов, 10,2 дюйма и 15,6 дюймов, чтобы удовлетворить потребности в установке различных устройств и в разных условиях.

Прочные и надежные: Изготовлены из промышленного пластика/алюминиевого сплава, полностью покрыты УФ - защитным слоем, уровень защиты передней панели IP65, рабочий диапазон температур -20... 55 ° C, соответствуют стандартам CE и RoHS, подходят для суровых промышленных условий.

Высокое качество изображения: Дисплей с высоким разрешением и широким экраном, быстрый запуск, простой и интуитивно понятный интерфейс. Интегрирован последовательный порт, Ethernet - порт и USB - порт, может без проблем интегрироваться с ABB и популярными PLC на рынке.

Полный набор функций: Поддерживает более 200 протоколов связи и имеет высокую совместимость. Интегрированы функции записи электронных меток, управления пользователями, рассрочки платежа, а также функции удаленного доступа VNC, анализа трендов, оповещения и исторической записи.

Панели серии 800

Описание версий:

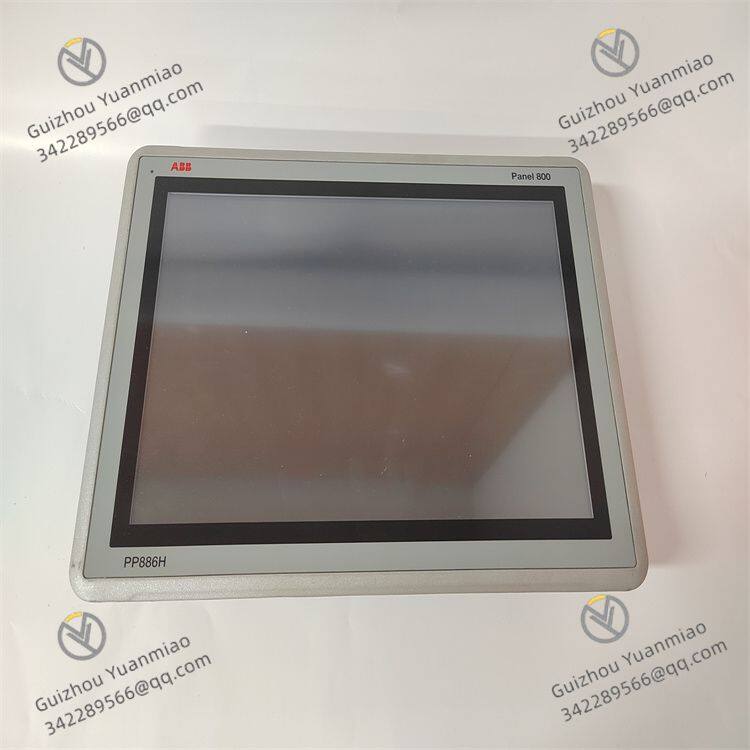

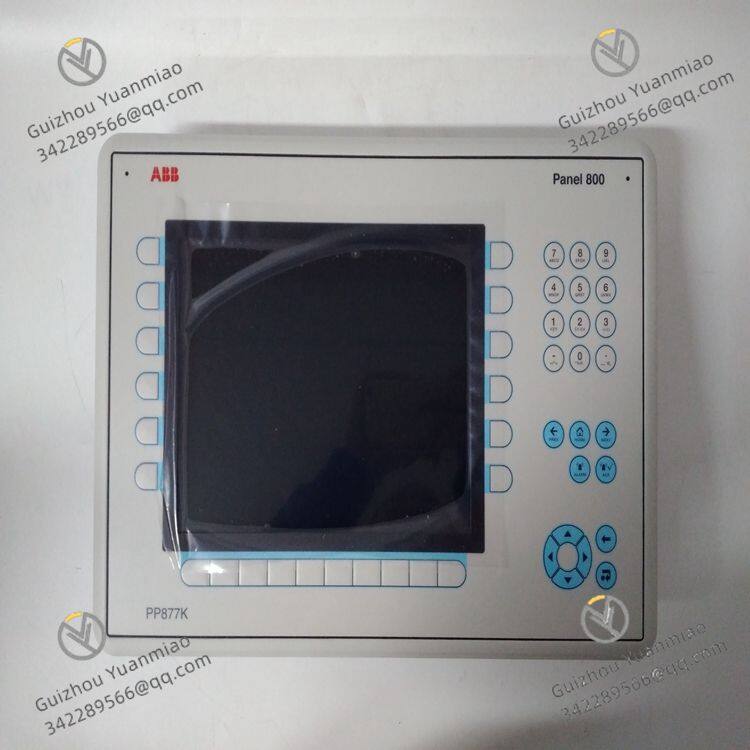

Версия 6: включает стандартные панели, панели высокой производительности, черные и прочные панели. Стандартные панели включают PP871, PP874, PP877, PP874K, PP877K и т.д., подходящие для экстремальных температурных диапазонов; Панели высокой производительности PP882 и PP885 имеют больше вариантов интерфейсов, более быстрые скорости и более изысканный дисплей; Черные и прочные панели - это новые члены серии, такие как морские сертифицированные панели "черного" типа PP874M, PP885M, PP885H и морские сертифицированные панели "прочного" типа PP880R, PP885R, PP886H.

Версия 5.1: включает четыре панели с кнопками PP820A, PP826A, PP836A, PP846A и шесть сенсорных панелей PP815A, PP825A, PP835A, PP845A, PP865A.

Характеристики продукта:

Простота в использовании: это полностью развертываемая ЧПУ с полностью интегрированными шаблонами и библиотеками. Можно настроить с помощью инструмента Panel Builder, который основан на знакомой среде Microsoft Windows и поддерживает несколько языков. Инженерное проектирование быстрое и простое.

Отличный дисплей: Векторные высокоразрешающие графики на TFT/LED-дисплеях с навигацией и управлением по иконкам в интерфейсе.

Прочный и надежный: Изготовлен из прочного, но легкого литьевого алюминиевого корпуса с порошковой окраской. Передний корпус с защитой IP65/IP66 может выдерживать влагу, пыль и суровые условия окружающей среды. Диапазон рабочих температур от -10 °C до 60 °C, максимальная влажность 85%.

Открытая платформа: Построен на открытой архитектуре и технологии на основе NET Framework, способен подключать контроллеры различных брендов, имеет множество вариантов подключения для локальной связи, расширения, удаленного доступа и т.д.

Краткое описание некоторых моделей:

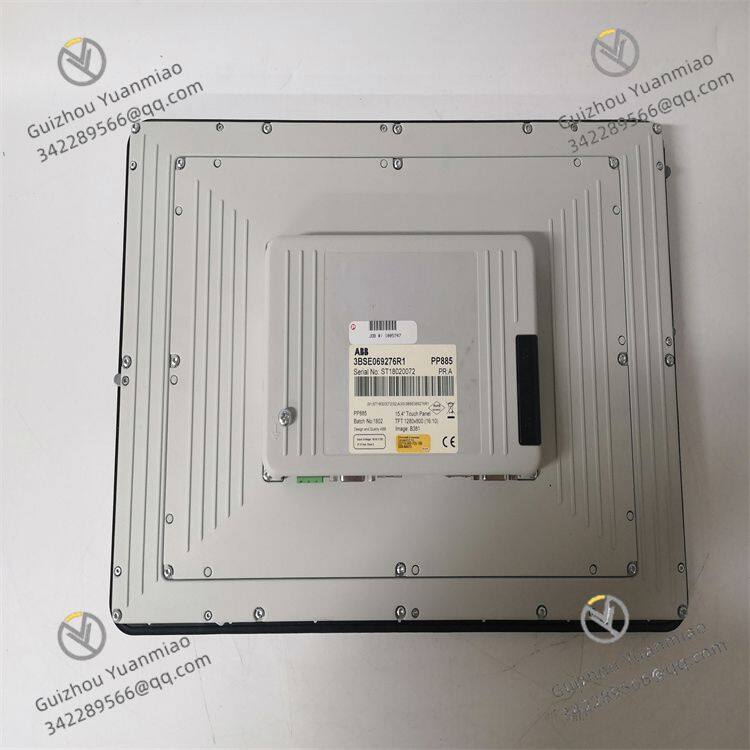

PP882 и PP885: Размеры дисплеев соответственно 12,1" и 15,4", поддерживают высокоразрешающий широкоэкранный TFT/LED-фонарь, а сенсорный экран отображает 262000 цветов. Предусмотрен усовершенствованный процессор с тактовой частотой 1,1 ГГц и 1,4 ГБ оперативной памяти для приложений. Может поддерживать до 3000 тегов и 10 контроллеров, имеет последовательные порты, два Ethernet-порта и USB-интерфейсы. Уровень защиты спереди и сзади - IP66/IP20, рабочая температура от -10 до 50 градусов Цельсия.

Тач - экраны ABB обладают множеством функциональных возможностей, в основном включающих следующие аспекты:

Интуитивно понятный графический интерфейс пользователя: Предоставляет простой и интуитивно понятный интерфейс управления, используя большие иконки и лаконичные текстовые инструкции. Пользователи могут управлять процессом, касаясь экрана, что делает его более интуитивным и удобным в использовании. И новички, и опытные пользователи могут легко освоиться.

Дисплей с высоким разрешением: Обычно имеет дисплей с высоким разрешением, который может четко отображать состояние устройства, тенденции данных, информацию об авариях и другую связанную информацию, помогая операторам в реальном времени отслеживать систему, чтобы своевременно понять ситуацию в системе и принять соответствующие решения.

Поддержка множественных технологий касания: Как правило, используются технологии емкостных или резистивных тач - экранов, а некоторые передовые тач - экраны поддерживают технологию мульти - тач, позволяя пользователям управлять несколькими пальцами и повышая гибкость управления.

Настраиваемый интерфейс: Пользователи могут настроить интерфейс тач - экрана в соответствии с конкретными потребностями приложения, включая макет, графические элементы, кнопки и иконки, чтобы удовлетворить различные привычки управления и функциональные требования.

Показ данных в режиме реального времени: Он может отображать данные датчиков, технологические переменные, статус производства и другую информацию в режиме реального времени, позволяя операторам ясно понимать состояние работы системы, что облегчает своевременное выявление проблем и корректировку.

Функция оповещения об авариях: Он может отображать и записывать информацию об авариях и отправлять уведомления операторам, что позволяет им своевременно принимать меры по устранению проблем и обеспечивать безопасную и стабильную работу системы.

Богатый набор коммуникационных интерфейсов: С несколькими коммуникационными интерфейсами он может взаимодействовать с PLC, DCS, SCADA-системами и другими управляющими устройствами для обмена данными и выполнения управляющих операций, что облегчает интеграцию в различные системы промышленной автоматизации.

Полный комплекс функций безопасности: Обычно оснащен управлением прав доступа пользователей, защитой паролем и безопасными замками для обеспечения безопасности системы и предотвращения повреждения системы вследствие несанкционированных операций.

Запись и анализ данных: Система может записывать данные во время своей работы, что облегчает пользователям поиск и анализ исторических данных, помогает оптимизировать производственные процессы, диагностировать неисправности и проводить оценку производительности.

Функция формул: Некоторые модели сенсорных экранов ABB имеют функцию формул, которая позволяет легко хранить и управлять различными производственными формулами, быстро переключать производственные режимы, а также повысить производительность и гибкость производства.
