Explication sur le changement dans la sélection du module d'alimentation secteur 3500/15 AC

Explication sur le changement de sélection du module d'alimentation secteur 3500/15 AC

En ce qui concerne le module d'alimentation 350015, la nouvelle génération de Bentley Shengpin utilise le module d'alimentation secteur 3500/15 AC pour remplacer l'ancien module d'alimentation secteur. La conception de l'alimentation secteur 3500/15 AC a été modifiée pour utiliser le même modèle de module d'alimentation principale et de module d'entrée d'alimentation pour toutes les plages d'entrée de tension alternative de 85 à 264 Vac. Remplacer les modèles de courant alternatif haute tension (HVAC) et de courant alternatif basse tension (LVAC) originaux par un module AC, tout en gardant le prix du produit inchangé. Actuellement, cette nouvelle conception n'affectera pas le modèle d'alimentation en tension continue. Les clients qui doivent passer des commandes devront commander selon le nouveau numéro PN à l'avenir.

À propos du changement de sélection du module d'alimentation secteur 3500/15 AC

Le bulletin d'information sur la mise à jour des produits fournit des informations sur les mises à jour, les améliorations, les perfectionnements, les certifications et autres changements apportés aux produits et services existants et nouvellement lancés de Bentley Nevada. Ces informations visent à aider les clients à tirer pleinement parti des améliorations inlassables des produits et services de Bentley Nevada et à obtenir le meilleur retour sur investissement pour les solutions de Bentley Nevada.

Aperçu de la mise à jour du produit

L'alimentation électrique du système de surveillance 3500 est un module de demi-hauteur qui accepte une tension d'entrée dans une large plage et la convertit en tension requise pour le fonctionnement des autres modules 3500. L'alimentation électrique se compose d'un module d'alimentation principale installé à l'avant du châssis et d'un module d'entrée d'alimentation (PIN) installé à l'arrière du châssis. Le module principal comprend un module principal CA et un module principal CC ; sur cette base, il est également divisé en haute tension et basse tension, ce qui donne quatre options de commande d'alimentation 3500/15 uniques : courant alternatif haute tension (HVAC), courant alternatif basse tension (LVAC), courant continu haute tension (HVDC) et courant continu basse tension (LVDC).

Ce avis de mise à jour du produit vise à informer les clients que la version CA de l'alimentation 3500/15 dispose désormais d'une conception mise à jour à choisir, qui inclut de nouvelles options de commande et des modèles de pièces de rechange pour la version CA de l'alimentation 3500/15. Actuellement, ces nouvelles options et numéros de pièces de rechange n'auront pas d'impact sur les options de modèle CC et les numéros de pièces de rechange.,

Détails de la mise à jour du produit

La conception de l'alimentation électrique AC 3500/15 a été modifiée pour utiliser le même modèle de module d'alimentation principale et de module d'entrée d'alimentation pour toutes les plages d'entrée de tension AC de 85 à 264 Vac. Les modifications de conception sur le nouveau module d'entrée d'alimentation AC universel 3500 sont présentées à la Figure 1.

1. Le connecteur reliant le module d'entrée d'alimentation à l'alimentation externe a été remplacé par un connecteur à bornes débranchables, ce qui facilite le branchement du câble principal de l'alimentation.

2. Le boîtier de fusibles du module d'entrée d'alimentation AC universel a été repensé, et il n'est pas possible d'accéder au fusible et/ou de le remplacer sans enlever la plaque de couverture métallique du module d'entrée d'alimentation. Le fusible de remplacement de rechange a également un nouveau numéro de pièce.

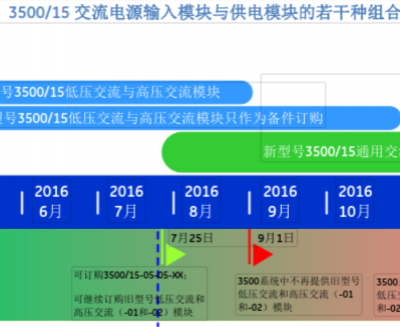

Lors de la commande de 3500/15 dans le système 3500, le récapitulatif des options de commande anciennes et nouvelles est présenté dans le Tableau 1 :

En plus des modifications de la structure de commande des numéros de pièce 3500/15 mentionnées ci-dessus, les numéros de pièce de rechange pour le nouveau module d'alimentation principale AC universel et le module d'entrée d'alimentation sont également différents des numéros de pièce de rechange actuels pour les modules d'alimentation principale AC haute tension et basse tension et les modules d'entrée d'alimentation. La liste complète des modèles de pièces de rechange pour le module d'alimentation principale 3500 et le module d'entrée d'alimentation est présentée dans le Tableau 2 :

Ceci est un tableau d'instructions de changement de modèle de pièces de rechange pour le module d'alimentation 3500/15, qui répertorie clairement les changements d'état des différents modèles de modules d'alimentation :

Aucun changement : Quatre types de modules, y compris le 129486-01 (module d'alimentation en courant continu haute tension), resteront dans leur état initial avec « aucun changement effectué conformément à cette notice ».

Élimination progressive : Trois types de modules, y compris le 127610-01 (module d'alimentation en courant alternatif), sont en phase d'élimination progressive, et leurs applications ultérieures pourraient diminuer.

Nouveaux ajouts : 5 types de modules, y compris le 106M1079-01 (module d'alimentation en courant alternatif universel 85-264 Vac), sont des modèles nouvellement inclus utilisés pour compléter ou mettre à jour le système de module d'alimentation. Ils peuvent aider à l'entretien et à l'approvisionnement des équipements en se référant à l'état des modules et en planifiant raisonnablement la sélection et le remplacement des pièces de rechange.

Composants affectés :

Alimentation 3500/15 3500

127610-01 Module d'alimentation secteur CA

125840-01 Module d'entrée d'alimentation secteur CA haute tension

125840-02 Module d'entrée d'alimentation secteur CA basse tension

106M1079-01 Module d'alimentation secteur CA 85-264 V

106M1081-01 Module d'entrée d'alimentation secteur CA universel 85-264 V

113M0744 Fusible de remplacement pour module d'entrée d'alimentation secteur CA universel 85-264 V

102M3992 Connecteur de remplacement pour module d'entrée d'alimentation secteur CA universel et module d'entrée d'alimentation CC actuel
